Skaitmeniniame amžiuje komerciniai ekranų monitoriai tapo itin svarbiu įrankiu teikiant informaciją ir pritraukiant klientus įvairiose pramonės šakose. Nuo mažų mažmeninės prekybos parduotuvių iki įmonių susitikimų – jie patraukia dėmesį ryškiais, detaliais vaizdais.
Šiuo metu yra daugybė komercinių ekranų technologijų, tačiau TFT LCD technologija išsiskiria. Dėl savo išskirtinio našumo ir plačiai paplitusio pritaikymo TFT ekrano technologija komerciniams skaitmeniniams ekranams suteikė precedento neturinčią vizualinę patirtį, todėl tai yra pagrindinė komercinių ekranų technologija. Šiame straipsnyje bus gilinamasi į TFT ekrano technologijos paslaptis ir analizuojami jos pranašumai komercinėse programose.
Kas yra TFT ekranas
TFT technologija, trumpinys iš Thin{0}}Film Transistor ekrano technologijos, yra viena iš pagrindinių šiuolaikinių skystųjų kristalų ekranų (LCD) pavaros technologijų. Tai nėra atskira ekrano medžiaga, o veikiau aktyvios matricos pavaros schema, naudojama skystųjų kristalų pikseliams valdyti.

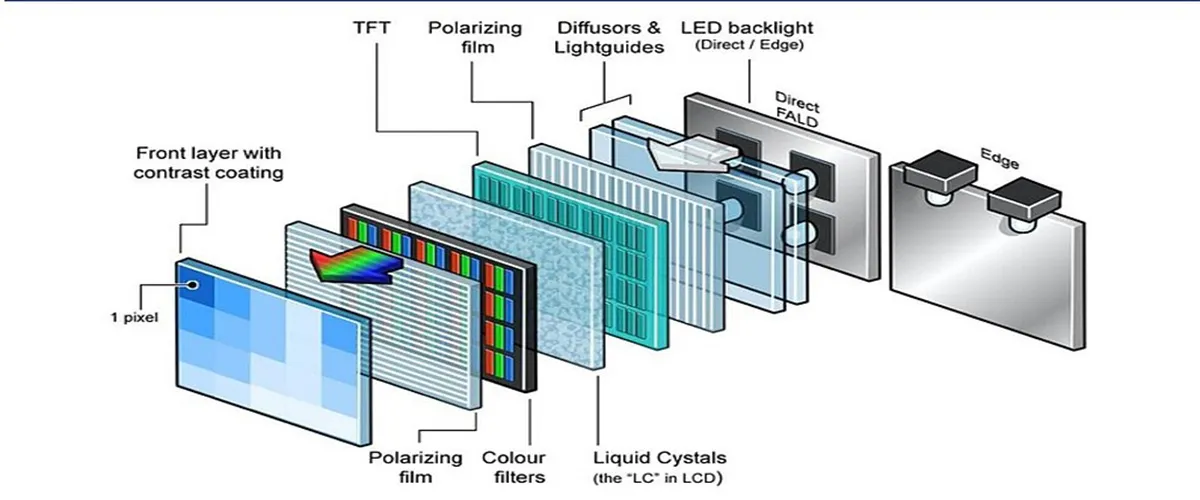

Visą TFT{0}}LCD sudaro du pagrindiniai komponentai: TFT matricos substratas ir spalvų filtro substratas, tarp kurių yra skystųjų kristalų sluoksnis. TFT matricos substratas yra padengtas milijonais plonų -plėvelių tranzistorių, kurių kiekvienas nepriklausomai valdo vieną pikselį. Ši sudėtinga struktūra yra aukštos-kokybės vaizdo rodymo pagrindas.
Spalvų filtro substratas yra atsakingas už foninio apšvietimo skleidžiamos baltos šviesos skaidymą į tris pagrindines spalvas – raudoną, žalią ir mėlyną. Sumaišius šias tris pagrindines spalvas skirtingu intensyvumu, gaunamas sodrus ir spalvingas vaizdas. Visą modulį taip pat sudaro pagrindiniai komponentai, tokie kaip foninis apšvietimas, poliarizatoriai ir tvarkyklės grandinės, kurios veikia kartu, kad būtų rodomas vaizdas.
Kaip veikia TFT ekrano technologija
Skystųjų kristalų molekulių optinės savybės ir elektrinio lauko valdymas
Pagrindinis TFT{0}}LCD veikimo principas pagrįstas skystųjų kristalų savybėmis. Skystieji kristalai yra medžiagos būsena tarp kietos ir skystos, kurių molekulinis išsidėstymas yra tam tikra tvarka. Nesant pritaikyto elektrinio lauko, skystųjų kristalų molekulės sukasi tam tikra kryptimi. Ši susukta struktūra suteikia optinį sukimąsi, kuris gali pakeisti poliarizuotos šviesos kryptį.
Kai skystųjų kristalų sluoksnyje veikia įtampa, elektrinis laukas pakeičia skystųjų kristalų molekulių išsidėstymą, sulygiuodamas jas lygiagrečiai laukui. Šis poslinkis keičia optinį skystųjų kristalų sluoksnio sukimąsi ir taip reguliuoja pro jį prasiskverbiančios šviesos kiekį. Tiksliai valdant įtampą, taikomą skystųjų kristalų pikseliams, galima pasiekti 256 pilkų atspalvių lygius, nuo visiškai skaidraus iki visiškai nepermatomo, o tai yra spalvoto vaizdo rodymo pagrindas.
TFT perjungimo funkcija
Plonos{0}}plėvelės tranzistoriai vaidina pagrindinį vaidmenį keičiant vaizdo elementus TFT{1}}LCD. Kiekvienas pikselis susideda iš TFT, pikselių elektrodo ir saugojimo kondensatoriaus. TFT vartai yra prijungti prie nuskaitymo linijos, jo šaltinis yra prijungtas prie duomenų linijos, o jo nutekėjimas yra prijungtas prie pikselių elektrodo.
Kai suaktyvinama nuskaitymo linija, visų toje eilutėje esančių TFT vartų įtampa pakeliama aukštai, todėl TFT įjungiami. Tada duomenų linijos įtampos signalas per TFT perduodamas į pikselių elektrodą, įkraunant skystųjų kristalų pikselį.
Kai nuskaitymo linija išjungiama, TFT išsijungia, tačiau saugojimo kondensatorius laikinai išsaugo šią įtampą, todėl skystųjų kristalų pikselis išliks skaidrus vieną kadrą iki kito atnaujinimo.
Šis eilučių-po-nuskaitymas ir nepriklausomas valdymas užtikrina tikslų ir stabilų kiekvieno pikselio valdymą, išvengiant kryžminių-interferencijų tarp pikselių ir yra pagrindinis mechanizmas, leidžiantis pasiekti aukštos-kokybės, nemirgančio-vaizdo rodymo.
Spalvoto vaizdo gavimas
TFT{0}}LCD neturi savaiminio-švietimo savybių; jų spalvotas vaizdas visiškai priklauso nuo suderinto foninio apšvietimo, poliarizatorių ir spalvų filtrų darbo.
Pirma, apatiniame ekrano sluoksnyje esantis foninis apšvietimas užtikrina vienodą, didelio ploto{0}}šviesos šaltinį. Tada ši šviesa praeina aukštyn per pirmąjį poliarizatorių, kuris leidžia prasiskverbti tik tam tikra kryptimi vibruojančioms šviesos bangoms, todėl šviesa yra tiesiškai poliarizuota..
Tada poliarizuota šviesa patenka į skystųjų kristalų sluoksnį, kur jos pralaidumą tiksliai kontroliuoja TFT valdomas elektrinis laukas. Tada šviesa praeina per spalvų filtrą, kurį sudaro mažos raudonos (R), žalios (G) ir mėlynos (B) filtro ląstelės. Kiekvienas filtro langelis atitinka sub-pikselį. Reguliuojant kiekvieno sub-pikselio ryškumą, norimos spalvos gali būti maišomos ir galiausiai susidaro mūsų suvokiamas spalvotas vaizdas.
Ar TFT LCD ekranas geras
Aukščiausia vaizdo kokybė
Komercinėse programose pirmasis įspūdis yra labai svarbus norint išlaikyti klientus. TFT ekrano technologijoje naudojama aktyviosios matricos pavaros sistema, užtikrinanti itin aukštą skyrą – nuo didelės-raiškos (HD), visos didelės-raiškos (FHD) iki 4K ir net 8K. Tai leidžia aiškiai rodyti išsamią produkto informaciją,{6}}didelės raiškos vaizdo įrašus ir sudėtingą grafiką, o tai yra ideali platforma aukštos-mažmeninės prekybos, produktų pristatymui ir skaitmeninio meno demonstravimui.
Be to, TFT technologija tiksliai valdo kiekvieno pikselio spalvą ir ryškumą, todėl pasiekiama platesnė spalvų gama ir tikslesnis spalvų atkūrimas. Tai reiškia, kad prekės ženklo logotipai, produktų vaizdai ir reklaminiai vaizdo įrašai gali būti pateikiami realistiškiau, ryškesniu ir ryškesniu būdu, o tai žymiai padidina turinio patrauklumą ir įtikinamumą.
Lankstumas ir mastelio keitimas
Kitas svarbus TFT ekrano technologijos pranašumas yra didelis lankstumas ir mastelio keitimas, leidžiantis patenkinti įvairius komercinių programų poreikius.
TFT LCD ekranai gali būti įvairių dydžių – nuo kelių colių iki šimtų colių. Nuo kompaktiškų mažmeninės prekybos lentynų etikečių iki didelių{1}}prekybos centrų reklaminių sienų ir oro uostų informacijos ekranų – jos apima beveik kiekvieną komercinio pritaikymo scenarijų.
Funkciškai TFT ekrano monitoriuose galima lengvai integruoti jutiklinio ekrano funkcijas, todėl galima atlikti interaktyvią paiešką, užsakyti savitarnos{0}}paslaugas ir interaktyvius žaidimus, o tai žymiai pagerina naudotojų patirtį ir įtraukimą.
Be to, juos galima pritaikyti pagal konkrečius poreikius, pvz., pridėti specialių dangų, skirtų anti-akinimui, atsparumui vandeniui, atsparumui dulkėms ir UV apsaugai, suteikiant įvairioms pramonės šakoms pritaikytus sprendimus.
Kuo skiriasi LCD ir TTF ekranas
TFT ekrano technologija iš esmės yra patobulinta LCD ekrano technologija. Tradicinėje LCD ekrano technologijoje naudojamas pasyviosios matricos valdymo metodas, kai kiekvieno pikselio valdymas priklauso nuo kryžminių-eilių ir stulpelių elektrinių signalų. Šis pavaros metodas puikiai tinka statiniams vaizdams rodyti, tačiau rodomas dinamiškas vaizdas gali kilti tokių problemų kaip išsitepimas ir susiliejimas.
Kita vertus, TFT ekrano technologija įgyvendina aktyviosios matricos pavarą, pridedant ploną{0}}plėvelę tranzistorių už kiekvieno pikselio. Tai žymiai pagerina ekrano kokybę ir atsako greitį, pašalindama tradicinės LCD ekrano technologijos trūkumus rodant dinamiškus vaizdus.
Taigi, TFT ekrano technologija gali būti laikoma dideliu LCD ekranų technologijos proveržiu ir patobulinimu. Jis paveldėjo pagrindinius LCD ekranų technologijos principus ir struktūrą, o technologinių naujovių dėka įveikia jos apribojimus, suteikdamas dar didesnius našumo pranašumus kuriant ekrano technologiją.
TFT technologijos taikymo tipai komerciniuose ekranuose
Pagal dydį
Maži{0}}dydžiai komerciniai ekranai
Maži -dydžio komerciniai TFT ekranai, kurių įstrižainė paprastai yra nuo 8 iki 20 colių, dėl savo kompaktiškumo, lankstumo ir ekonomiškumo{3}} yra plačiai naudojami įvairiose mažose komercinėse patalpose.
Savitarnos parduotuvėse ir butikuose šie stendai dažnai naudojami prekybos centrų lentynose. Jie pakeičia tradicines popierines etiketes{1}}produktų kainų, reklaminės informacijos ir atsargų būsenos atnaujinimais realiuoju laiku per belaidžius tinklus, o tai žymiai pagerina veiklos efektyvumą ir tikslumą.
Jie taip pat integruoti į{0}}pardavimo taško (POS) sistemas, tarnaujančias kaip kasininko sąsajos arba klientų mokėjimo patvirtinimo ekranai, kuriuose aiškiai rodoma išsami operacijos informacija ir reklamos informacija.
Vidutinio{0}}dydžio komerciniai ekranai
Vidutinio-dydžio komerciniai TFT ekranai, paprastai nuo 20 iki 40 colių, yra labiausiai paplitęs ir universaliausias komercinio dydžio segmentas.
Restoranų pramonėje jos plačiai naudojamos kaip skaitmeninės meniu lentos. Palyginti su tradiciniais statiniais šviesdėžės meniu, skaitmeninės meniu lentos gali dinamiškai rodyti didelės-raiškos meniu vaizdus, vaizdo įrašus, informaciją apie mitybą ir reklaminius paketus bei automatiškai perjungti turinį pagal paros laiką, todėl jie tampa patrauklesni ir lankstesni.
Įmonės biuro aplinkoje vidutinio{0}}dydžio TFT ekranai yra standartinė konferencijų salių įranga, naudojama norint prisijungti prie kompiuterių pristatymams, vaizdo konferencijoms arba kaip informaciniai ekranai įmonės pranešimams, tvarkaraščiams ir kt.
Dideli{0}}dydžio komerciniai ekranai
Dideli{0}}dydžio TFT ekranai (daugiau nei 40 colių) dažniausiai naudojami viešose erdvėse, pvz., prekybos centruose, oro uostuose ir traukinių stotyse reklaminiams skydams ir informaciniams ekranams.
Šiose vietose vyksta didelis lankytojų srautas ir dažna komercinė veikla, todėl atsiranda didelė informacijos sklaidos ir reklamos paklausa. Dideli-dydžio TFT ekranai, turintys didelį ekrano dydį, didelį ryškumą ir didelį kontrastą, gali patraukti pėsčiųjų dėmesį iš tolo ir aiškiai parodyti reklaminį turinį bei viešąją informaciją.
Pavyzdžiui, didelio prekybos centro atriume įrengus 65 colių TFT reklaminį ekraną, gali būti rodomos įvairios prekės ženklo akcijos, informacija apie prekybos centro renginius, pranešimai apie naujų produktų pristatymą ir kitas turinys. Tai ne tik suteikia efektyvų reklamos kanalą prekybos centro nuomininkams, bet ir pritraukia daugiau klientų, didindamas prekybos centro populiarumą ir komercinę vertę.
Pagal funkciją
Komerciniai jutikliniai ekranai
Komerciniai TFT jutikliniai ekranai paverčia vienpusį-informacijos pateikimą į dvipusį-interaktyvią patirtį, labai praturtindami jų taikymo scenarijus.
Interaktyviose parodose, pvz., muziejuose, mokslo ir technologijų muziejuose ar įmonių salonuose, jutikliniai TFT ekranai gali būti naudojami kaip interaktyvūs užklausų terminalai, leidžiantys lankytojams savarankiškai pasirinkti dominantį turinį, kad galėtumėte{0}}palietus ekraną giliau suprasti.
Didelės{0}}raiškos komerciniai ekranai
Nuolat tobulėjant ekrano technologijoms, skiriamųjų gebų diapazonas plečiasi. HD, 4K ir net 8K skiriamoji geba suteikia daugiau galimybių komerciniams scenarijams, todėl komercinis turinys gali būti pateiktas trimačiais- matmenimis.
Kai kuriems aukščiausios klasės{0}}produktams 4K/8K raiškos ekranai gali geriau paryškinti kiekvieną gaminio detalę, medžiagą ir meistriškumą, todėl gali paskatinti vartotojų susidomėjimą.
Skaitmeninėje reklamoje didesnės raiškos{0}}vaizdai leidžia pateikti išsamesnį vaizdą, todėl gali būti rodomi vizualiai įspūdingi vaizdo įrašo skelbimai, o reklaminis turinys tampa patrauklesnis.
TFT ekranų veikimo rodiklių aiškinimas
Rezoliucija
Skiriamoji geba yra viena iš svarbiausių metrikų, matuojant ekrano gebėjimą rodyti vaizdo detales. Jis apibrėžia bendrą pikselių, kuriuos galima rodyti ekrane, skaičių. Rezoliucija paprastai išreiškiama kaip"horizontalūs pikseliai x vertikalūs pikseliai"pavyzdžiui, 1920 x 1080.
Pikselis yra mažiausias vaizdo vienetas. Didesnė skiriamoji geba reiškia, kad ekrane yra daugiau pikselių, todėl vaizdas yra išsamesnis ir vaizdai aiškesni. Komercinių ekranų pramonėje bendri skiriamosios gebos standartai apima:
●HD (didelė raiška): 1280 x 720 pikselių, paprastai vadinamas 720p, yra pagrindinis aukštos raiškos standartas.
●FHD (visa didelė raiška): 1920 x 1080 pikselių, dar žinomas kaip 1080p, šiuo metu yra labiausiai paplitęs aukštos raiškos standartas, plačiai naudojamas įvairiuose įrenginiuose – nuo kompiuterių monitorių iki televizorių.
●4K UHD (itin didelės raiškos):3840 x 2160 pikselių su keturis kartus didesniu FHD pikselių skaičiumi yra tinkamiausias pasirinkimas aukštos-pažangos komerciniams ekranams ir skaitmeniniams ženklams.
● 8K UHD:7680 x 4320 pikselių, keturis kartus daugiau pikselių 4K ir šešiolika kartų daugiau nei FHD, yra aukščiausias dabartinės vartotojų ekrano technologijos lygis.
Pikselių tankis
Pikseliai colyje yra dar viena pagrindinė metrika, skirta matuoti ekrano aiškumą. Tai rodo pikselių skaičių ekrano įstrižainės ilgio colyje. PPI formulė yra tokia:
PPI=√ (horizontalūs pikseliai² + vertikalūs pikseliai²) / ekrano įstrižainės dydis (coliais)
Fizinė PPI reikšmė yra ta, kad jis atspindi pikselių tankį. Didesnė PPI reikšmė reiškia, kad to paties fizinio dydžio pikseliai yra tankiau supakuoti, todėl atskiri pikseliai yra mažesni.
Kai PPI pasiekia tam tikrą lygį, žmogaus akis negali atskirti atskirų pikselių įprastu žiūrėjimo atstumu, todėl vaizdas yra itin sklandus ir detalus. Šis efektas dažnai vadinamas tinklainės ekranu.
PPI tiesiogiai nustato vaizdų detalumą ir teksto kraštų lygumą. Mažas PPI ekranas, net ir esant didelei skyrai, turės pastebimų pikselių, jei jis bus per didelis, todėl vaizdai bus nelygūs ir teksto kraštai neryškūs. Atvirkščiai, didelis PPI ekranas, net ir esant žemai skyrai, dėl tankesnio pikselių tankio vis tiek sukurs aiškų vaizdą ir tekstą.
Kontrastas
Kontrastas yra šviesumo skirtumo tarp ryškiausių ir tamsiausių rodymo įrenginio sričių matas. Tai atspindi vaizdo gylį ir spalvų sodrumą. Kontrastas apskaičiuojamas taip:
Kontrastas=Ryškumas ryškiausiame taške (baltas ryškumas) / Ryškumas tamsiausiame taške (juodas ryškumas)
Monitoriaus kontrastas padidina komercinio turinio vizualinį patrauklumą. Kai rodomas turinys, kuriam reikalingas stiprus vizualinis poveikis, pvz., filmų plakatus ir aukščiausios klasės reklamas, didelis kontrastas gali geriau išryškinti tamsias detales, pvz., naktines scenas ir šešėlius, todėl jie tampa trimačiais. Be to, ryškesnės vietos atrodo šviesesnės, todėl vaizdas atrodo tikroviškesnis.
Ryškumas
Ryškumas yra pagrindinis veiksnys, lemiantis ekrano šviesos intensyvumą. Matuojant nitais arba cd/m², jis tiesiogiai veikia ekrano matomumą įvairiose aplinkose.
Naudojant patalpose, matomumui pakanka 300–500 nitų ryškumo. Tačiau pusiau-lauke arba lauke, kur apšvietimo lygis yra sudėtingesnis, optimaliam žiūrėjimui reikalingas pakankamai didelis ryškumas.
Norint išlaikyti gerą matomumą tiesioginiuose saulės spinduliuose, lauko ekranų šviesumas turi būti bent 1000 nitų. Todėl renkantis komercinį ekraną svarbu įvertinti reikiamą ryškumą pagal konkrečią diegimo aplinką.
Išvada
Kaip viena iš pagrindinių komercinių ekranų technologijų, TFT LCD technologija, kurios pranašumai yra didelė raiška, greitas atsako laikas ir mažas energijos suvartojimas, suteikė komercinių ekranų sektoriui naujo gyvybingumo, suteikdama galimybę teikti informaciją įvairiose pramonės šakose, įskaitant mažmeninę prekybą, transportavimą ir švietimą.
Tikime, kad nuolat tobulėjant ir tobulėjant technologijoms, TFT ekranų technologija toliau vystysis ir tobulės, skatindama komercinių ekranų pramonę į klestinčią ateitį. Mūsų profesionali komanda yra įsipareigojusi teikti aukštos-kokybės TFT ekrano sprendimus, kad atitiktų jūsų komercinių rodymo poreikius.
